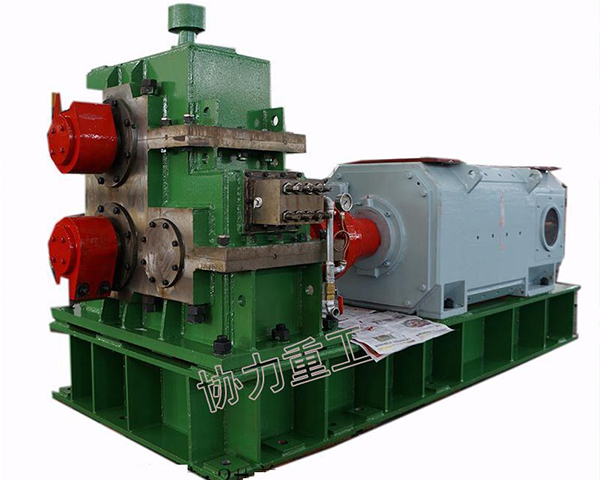

啟停式飛剪是什么？

今日由協力重工機械給大家介紹啟停式飛剪是什么。

啟停式飛剪是指軋件在運動過程中,剪刃相對運動而將軋件切斷的設備。在連軋生產線中,飛剪安裝在軋制作業線上,用來橫向剪切軋件的頭、尾或將其剪切成一定的定尺長度。飛剪按工作制度分為啟動工作制和連續工作制兩種。啟動工作制適用于軋件切頭或剪切定尺長度較長的輪件;對于啟動工作制的飛剪,剪刃在360°圓周運動軌跡包括啟動加速段,穩定段、制動減速段和爬行復位段。

啟停式飛剪安裝在軋制作業線上用來橫向剪切軋件的頭、尾或將其剪切成定尺長度，在軋件運動過程中，由剪刃相對運動而將軋件切斷。四連桿飛剪機構，由上下兩部分剪切機構組成，剪刃固定在四桿機構的連桿上。在實際應用的飛剪機構中，驅動力是從下曲柄輸入。通過一對齒數相同的斜齒輪帶動上曲柄以相同的轉速運動，曲柄每轉一周，機構就對工件剪切一次。為了簡化結構和便于測量剪切力，仿真時兩曲柄添加相同大小的力矩，以減少斜齒輪的建模。

連續工作制適用于碎斷和定尺剪切,一般是指電動機連續運轉,而飛剪本身有兩種情況:一是碎斷剪切，飛剪連續運轉;二是定尺剪切，飛剪啟動工作,由剪切機構與傳動機構之間設置的一臺離合器來實現,主要是為了簡化電控設備,現在已很少采用這種形式。

連軋生產線飛剪的結構形式主要有曲柄連桿式、回轉式和曲柄-回轉聯合式三種。曲柄連桿式飛剪一般設在粗軋機后面,用來切頭和碎斷。剪切機構由上、下曲軸以及與之相連的連桿組成,剪刃裝在連桿上。在運動過程中,剪刃作曲線運動，以保證讓它盡可能與軋件垂直,獲得較好的剪切斷面,因而它適用于較大斷面的剪切;回轉式飛剪一般設在中軋機或精軋機后面,用來切頭,碎斷和分段。剪切機構由兩個相互旋轉的轉臂組成,刀片裝在轉臂上,由于刀片隨轉臂做圓周運動,所以剪切速度較高。但是,剪切軋件時,刀片不是垂直切入,從而限定了軋件的高度,適用于較小斷面的切斷。所以在酒鋼三軋工程中,選用一臺曲柄連桿式飛剪,以完成對粗軋后大斷面軋件的切頭、分段、切尾和碎斷功能。

以上就是協力重工機械給大家介紹的相關內容。
