十字萬向聯軸器結構形式是怎樣的

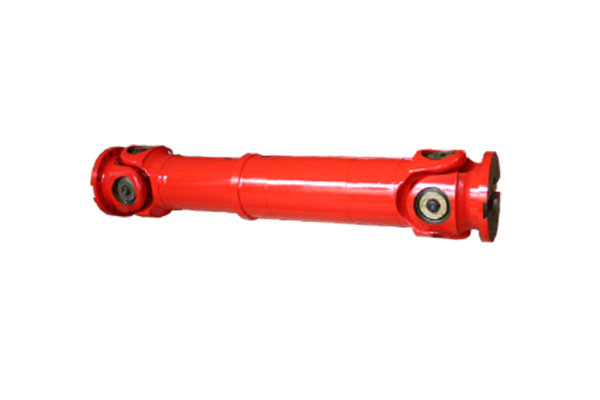

十字萬向聯軸器由兩個叉形零件和一個十字形的萬向節聯接而成，主要是用高強度螺栓及自鎖螺母把兩頭的法蘭聯接在其他機械構件上，其傳達矩是通過法蘭端面鍵及法蘭間的扭力來傳遞。

十字萬向聯軸器適用于銜接空間同一平面上兩軸軸線夾角β≤45o的傳動場合，傳遞公稱轉矩11.2-1120N.m.WSD型為單十字軸式，WS型為雙十字軸式，每節軸間夾角45o，制品孔H7，可根據要求開鍵槽、六方孔和四方孔、答應兩軸間夾角在限定的規模內隨工作需要而改動。

十字萬向聯軸器作用如下：

1、傳遞扭矩。承載才能大，比照其他的型式的聯軸比較，所傳遞的扭矩更大，其配套規模更具優越性。

2、關于剛性結構部件還可以起到緩沖和保護的作用。結構緊湊合理，選用了整體式叉頭，這樣可以使運載更具可靠性；

3、改動扭矩傳遞方向。工作環境是怎樣的，是否被高溫、化學腐蝕等惡劣環境條件的影響；

十字萬向聯軸器特色為：

1、具有較大的角度補償才能。

2、結構緊湊合理。SWC-BH型選用整體式叉頭，使運載更具可靠性。

3、承載才能大。與反轉直徑相同的其它型式的聯軸相比較，其所傳遞的扭矩更大，此對反轉直徑受限制的機械設備，其配套規模更具優越性。

4、傳動效率高。其傳動效率達98-99.8%，用于大功率傳動，節能效果明顯。

5、運載平穩，噪聲低，裝拆保護方便。
